Zwei Mobilfunkmodule oder Dual-SIM: Was schaltet im Industrierouter um?
Aktualisiert: 12. Okt.
Redundanzdesignlösungen in industriellen Routern und zellularen Kommunikationsgeräten
Einleitung: Warum benötigen zelluläre Kommunikationsgeräte „Redundanz"?
In kritischen Anwendungsszenarien wie dem industriellen Internet der Dinge, intelligenten Verkehrssystemen und Fernüberwachung beeinflusst die Zuverlässigkeit der Netzwerkverbindung direkt die Stabilität des Systembetriebs. Stellen Sie sich vor:
Intelligente Stromnetz-Überwachungsstation verliert plötzlich aufgrund einer Netzwerkunterbrechung die Kontrolle über Verteilungsanlagen
Unbemannte Verkaufsautomaten können während Spitzenzeiten aufgrund von Signalproblemen keine Zahlungen abwickeln
Fernmedizinische Geräte erleiden Kommunikationsfehler in kritischen Diagnosemomenten
Diese Szenarien verdeutlichen eine Kernanforderung: Wenn die primäre Kommunikationsverbindung ausfällt, muss das System schnell auf eine Backup-Verbindung umschalten können. Dies ist das Kernziel des Redundanzdesigns für zelluläre Kommunikationsgeräte.
Derzeit gibt es zwei Mainstream-Redundanzlösungen in der Branche:
Einzelmodul-Dual-SIM: Ein Kommunikationsmodul verwaltet zwei SIM-Karten
Dual-Modul-Lösung: Zwei unabhängige Kommunikationsmodule verwalten jeweils ihre eigenen SIM-Karten
Dieser Artikel analysiert eingehend die technischen Prinzipien, Leistungsunterschiede und Anwendungsszenarien dieser beiden Lösungen, um Ingenieuren und Produktmanagern bei der optimalen Wahl zu helfen.
Grundlegende Konzeptanalyse
Was ist Einzelmodul-Einzel-SIM
Die grundlegendste Konfiguration für zelluläre Kommunikation:
Hardware-Komponenten: 1 Zellularmodul + 1 SIM-Karte
Betriebsmodus: Einzelne Netzwerkverbindung, keine Redundanzfähigkeit
Typische Anwendungen: Consumer-Router, einfache Datenerfassungsgeräte
Einschränkungen: Bei Netzwerkausfall oder SIM-Karten-Fehler ist das Gerät vollständig offline.
Was ist Einzelmodul-Dual-SIM (Dual SIM Single Module)
Redundanz durch ein Dual-SIM-fähiges Zellularmodul.
Hardware-Architektur-Schema:
Zellulares Kommunikationsmodul (einzelner Chip)
├── SIM-Kartensteckplatz 1
├── SIM-Kartensteckplatz 2
└── HF-Frontend (gemeinsam genutzt)
Schlüsselfunktionen:
Zwei SIM-Karten nutzen zeitlich gemultiplext dieselbe HF-Verbindung
Zu jedem Zeitpunkt ist nur eine SIM-Karte aktiv
Umschaltung zwischen Karten wird durch Softwarelogik gesteuert
Was ist Dual-Modul (Dual Module / Dual Modem)
Verwendung von zwei vollständig unabhängigen Zellularmodulen.
Hardware-Architektur-Schema:
Modul A (SIM-Karte A + HF-Verbindung A)
Modul B (SIM-Karte B + HF-Verbindung B)
└── Hauptcontroller/Routing-Verarbeitung
Kernvorteile:
Zwei vollständig unabhängige Kommunikationsverbindungen
Kann beide Verbindungen gleichzeitig online halten (Dual-Aktiv-Modus)
Hardware-Ebene Fehlerisolation
Detaillierte Funktionsweise von Einzelmodul-Dual-SIM
SIM-Karten-Umschaltmechanismus
Der Kern der Einzelmodul-Dual-SIM-Lösung ist die intelligente Umschaltlogik.
Primär/Backup-Modus (Primary/Backup):
SIM1 arbeitet kontinuierlich als primäre Karte
Umschaltung wird ausgelöst bei Erkennung folgender Situationen:
Signalstärke unter Schwellenwert (z.B. RSSI < -110dBm)
Aufeinanderfolgende Ping-Fehler über festgelegte Anzahl
Netzwerkregistrierung fehlgeschlagen
Automatische Umschaltung auf SIM2, Versuch der Verbindungswiederherstellung
Bei Wiederherstellung der primären Karte optionale automatische Rückumschaltung
Abwechselnde SIM-Nutzung:
Abwechselnde Nutzung beider Karten nach Zeit- oder Datenverkehrsstrategie
Geeignet für Szenarien mit verteilter Datenpaketnutzung
Umschaltverzögerungsanalyse
Typischer Umschaltprozess-Zeitaufwand:
Signalqualitätsüberwachung (1-3 Sekunden)
→ Entscheidungsauslösung (sofort)
→ HF-Verbindungsumschaltung (1-2 Sekunden)
→ Netzwerk-Neuregistrierung (3-5 Sekunden)
→ Datensitzungswiederherstellung (1-2 Sekunden)
Gesamtumschaltverzögerung: Normalerweise zwischen 6-12 Sekunden
Einflussfaktoren:
Reaktionsgeschwindigkeit des Carrier-Netzwerks
Modul-Chip-Leistung (Qualcomm/Quectel/Fibocom etc.)
Grad der Softwarealgorithmusoptimierung
Technische Einschränkungen
Keine echte nahtlose Umschaltung möglich:
Der Umschaltprozess hat zwangsläufig eine kurze Verbindungsunterbrechung
Für Anwendungen mit extrem hohen Echtzeitanforderungen (wie VoIP) können Verzögerungen auftreten
Architektur und Implementierung der Dual-Modul-Lösung

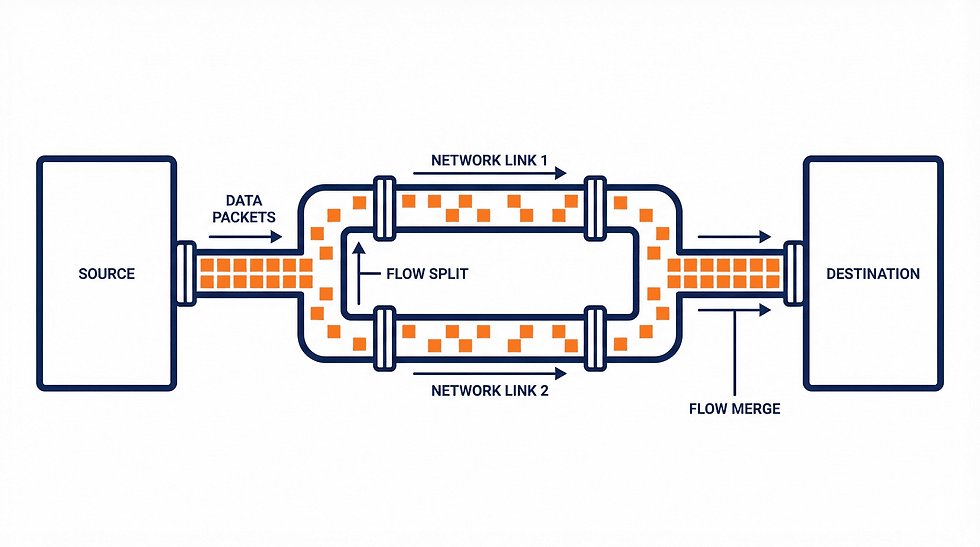

Dual-Aktiv-Modus (Active-Active)
Funktionsprinzip:
Beide Module halten gleichzeitig Netzwerkverbindungen aufrecht
Der Hauptcontroller-Chip überwacht in Echtzeit den Status beider Verbindungen
Bei Ausfall einer Verbindung wird der Datenverkehr sofort auf die andere Verbindung umgeschaltet
Technisches Implementierungsschema:
Anwendungsebene-Datenstrom
↓
Link-Management-Ebene
├── Gesundheitsüberwachung
├── Verkehrsverteilung
└── Fehlerumschaltung
↓
Modul A (4G) + Modul B (5G)
↓
Carrier A Netzwerk + Carrier B Netzwerk
Umschaltverzögerung: < 100 Millisekunden (theoretisch Millisekunden-Ebene erreichbar)
Primär-Backup-Modus (Active-Standby)
Betriebsstrategie:
Modul A als primäre Verbindung trägt allen Datenverkehr
Modul B bleibt im Standby-Zustand (registriert im Netzwerk, aber überträgt keine Daten)
Bei Ausfall der primären Verbindung schnelle Aktivierung der Backup-Verbindung
Vorteile:
Reduzierter Stromverbrauch (Backup-Modul im Niedrigstrom-Modus)
Einsparung von Datenverkehrskosten
Multi-Carrier-Aggregation
Fortgeschrittene Anwendungen können Multi-Link-Aggregation (Link Aggregation) implementieren:
Gleichzeitige Nutzung beider Verbindungen zur Datenübertragung
Implementierung durch MPTCP (Multipath TCP) oder SD-WAN-Technologie
Theoretische Bandbreitenverdopplung
Kern-Vergleichstabelle: Dual-Modul vs. Einzelmodul-Dual-SIM
Vergleichsdimension | Einzelmodul-Dual-SIM | Dual-Modul-Lösung |
Fehlerumschaltverzögerung | 6-12 Sekunden | <100ms(Dual-Aktiv)/<3s(Primär-Backup) |
Hardwarekosten | Niedrig (Einzelmodul) | Hoch (Dual-Modul + zusätzliche PCB-Fläche) |
Stromverbrauch | Niedriger | Höher (Dual-Aktiv-Modus) |
Zuverlässigkeit | Mittel (Modulausfall = kompletter Ausfall) | Hoch (Hardware-Ebene Redundanz) |
Gleichzeitig online | ❌ Nicht unterstützt | ✅ Unterstützt |
Bandbreitenaggregation | ❌ Nicht unterstützt | ✅ Implementierbar |
Carrier-Isolation | Logische Isolation | Physische Isolation |
Systemkomplexität | Niedrig | Mittel |
Anwendungsszenarien | Kostensensitive Anwendungen | Missionskritische Anwendungen |
Vergleich der Netzwerkzuverlässigkeit und Umschaltmechanismen
Fehlererkennungsfähigkeit
Einzelmodul-Dual-SIM:
Abhängig von der Signalüberwachung des Moduls selbst
Kann Modul-Hardware-Fehler selbst nicht erkennen
Erkennungsdimensionen: Signalstärke, Netzwerkregistrierungsstatus, Ping-Tests
Dual-Modul-Lösung:
Hauptcontroller-Chip kann Status jedes Moduls unabhängig überwachen
Kann Modulfehler, Firmware-Abstürze und andere Hardware-Fehler erkennen
Erkennungsdimensionen: Modulantwort, Verbindungsqualität, Datendurchsatz
Carrier-Netzwerk-Isolation
Beispielszenario: Kernnetzvehler eines Carriers führt zu großflächigem Netzwerkausfall
Lösung | Bewältigungsfähigkeit |
Einzelmodul-Dual-SIM | Wenn beide Karten vom selben Carrier sind, kann dies nicht umgangen werden |
Dual-Modul | Kann SIM-Karten verschiedener Carrier verwenden, echte Netzwerkredundanz erreichen |
Vergleich realer Anwendungsfälle
Fall 1: Intelligentes Stromzähler-Ablesungssystem
Anforderung: Täglicher Batch-Daten-Upload früh morgens, 10-Sekunden-Umschaltverzögerung akzeptabel
Wahl: Einzelmodul-Dual-SIM (offensichtlicher Kostenvorteil)
Fall 2: Autobahn-ETC-Portalrahmen
Anforderung: Echtzeit-Fahrzeugerkennung und -gebühren, erfordert unmerkliche Umschaltung
Wahl: Dual-Modul Dual-Aktiv (Millisekunden-Umschaltung garantiert Erlebnis)
Analyse von Kosten, Stromverbrauch und Systemkomplexität
Detaillierte Kostenaufschlüsselung
Einzelmodul-Dual-SIM Materialkosten:
Dual-SIM Zellularmodul: $25-$50
SIM-Kartensteckplätze×2: $2
Gesamte Inkrementkosten: ~$30
Dual-Modul-Lösung Materialkosten:
Zellularmodule×2: $50-$100
SIM-Kartensteckplätze×2: $2
Zusätzliche HF-Komponenten: $5-$10
Erhöhte PCB-Fläche: $3-$5
Gesamte Inkrementkosten: ~$60-$120
Kostenverhältnis: Dual-Modul-Lösung etwa 2-4 mal Einzelmodul
Stromverbrauchsvergleich (typische Werte)
Betriebsmodus | Einzelmodul-Dual-SIM | Dual-Modul(Primär-Backup) | Dual-Modul(Dual-Aktiv) |
Standby-Stromverbrauch | 50-100mW | 80-150mW | 150-300mW |
Übertragungsspitze | 2-4W | 3-5W | 5-8W |
Durchschnittlicher Tagesverbrauch | 0.5-1W | 0.8-1.5W | 2-3W |
Auswirkungen auf batteriebetriebene Geräte:
Einzelmodul-Dual-SIM kann Akkulaufzeit um etwa 30-50% verlängern
Dual-Modul Dual-Aktiv-Modus erfordert größere Batteriekapazität oder häufigeres Aufladen
Entwicklungskomplexität
Einzelmodul-Dual-SIM:
Treiberentwicklung: Verwendung von Modul-Hersteller-SDK, 2-3 Wochen
Umschaltlogik: Zustandsmaschinenentwicklung, 1-2 Wochen
Testvalidierung: Carrier-Kompatibilitätstests, 2-3 Wochen
Dual-Modul-Lösung:
Hardware-Design: Dual-Modul PCB-Layout-Optimierung, zusätzliche 1-2 Wochen
Software-Architektur: Link-Management-Ebenen-Entwicklung, 3-4 Wochen
Testvalidierung: Dual-Link-Kooperationstests, 3-4 Wochen
Entwicklungszyklusdifferenz: Dual-Modul-Lösung zusätzlich 4-6 Wochen
Analyse typischer Anwendungsszenarien
Szenarien geeignet für Einzelmodul-Dual-SIM
Merkmale:
Kostensensitiv
Kann sekundengenaue Umschaltverzögerung tolerieren
Einzelner Carrier-Abdeckung ausreichend
Anwendungsbeispiele:
Intelligente Parkplätze: Zahlungsdaten-Upload kann kurze Unterbrechungen tolerieren
Umweltüberwachungsstationen: Stündliche Datenberichte, geringe Echtzeitanforderungen
Sharing-Geräte: Großflächige Bereitstellung, Kostenkontrolle ist primäre Überlegung
Landwirtschaftliches IoT: Backup-Karte für Signalblindzonen in abgelegenen Gebieten
Szenarien geeignet für Dual-Modul-Lösungen
Merkmale:
Missionskritische Anwendungen
Erfordert nahezu keine Unterbrechung
Benötigt Bandbreitenaggregation
Anwendungsbeispiele:
Finanzzahlungsterminals: POS-Maschinen-Transaktionen dürfen nicht unterbrochen werden
Notfall-Kommandowagen: Multi-Netzwerk-Redundanz an Katastrophenorten
Autonome Fahrzeug-Testfahrzeuge: Fernsteuerung Verzögerung <50ms
Live-Übertragungswagen: Dual-Link-Aggregation gewährleistet flüssiges 4K-Video-Streaming
Hybride Bereitstellungsstrategien
Stadtverteilnetz-Überwachungsprojekt-Fall:
Stationstyp | Anzahl | Lösungswahl | Begründung |
Kern-Umspannwerke | 50 Stück | Dual-Modul-Lösung | Großer Fehlerauswirkungsbereich, höchste Zuverlässigkeit erforderlich |
Sekundäre Verteilerschränke | 500 Stück | Einzelmodul-Dual-SIM | Große Anzahl kostensensitiv, einzelne Punktfehlerauswirkung kontrollierbar |
Gesamtkostenoptimierung: Im Vergleich zur vollständigen Verwendung von Dual-Modulen Einsparung von etwa 40%
Wie wählt man die richtige Lösung für ein Projekt?
Entscheidungsbaummodell
Start
↓
Wird <1 Sekunde Umschaltung benötigt?
├─Ja→ Dual-Modul(Dual-Aktiv)
└─Nein
↓
Ist Einzelmodul-Fehlerauswirkung inakzeptabel?
├─Ja→ Dual-Modul(Primär-Backup)
└─Nein
↓
Wird Bandbreitenaggregation benötigt?
├─Ja→ Dual-Modul(Aggregation)
└─Nein
↓
Ist Budget sehr knapp?
├─Ja→ Einzelmodul-Dual-SIM
└─Nein→ Umfassende Bewertung → Empfohlen Einzelmodul-Dual-SIM
Wichtige Bewertungsdimensionen
Business-Kontinuitätsanforderungen-Bewertung:
Unterbrechungstoleranz | Bewertung | Empfohlene Lösung |
<100ms | 5 Punkte | Dual-Modul Dual-Aktiv |
<3 Sekunden | 4 Punkte | Dual-Modul Primär-Backup |
<10 Sekunden | 3 Punkte | Einzelmodul-Dual-SIM(optimiert) |
<60 Sekunden | 2 Punkte | Einzelmodul-Dual-SIM(Standard) |
Minuten-Ebene akzeptabel | 1 Punkt | Einzelmodul-Einzel-SIM+manuelle Intervention |
Kostensensitivitätsbewertung:
Consumer-Produkte: Einzelmodul-Dual-SIM
Industrielle Produkte: Bewertung basierend auf spezifischer Anwendung
Kritische Infrastruktur: Dual-Modul alternativlose Wahl
Branchenentwicklungstrends und zukünftige Richtungen
Neue Veränderungen im 5G-Zeitalter
Netzwerk-Slicing-Technologie:
Einzelne physische Verbindung kann mehrere logische Netzwerke virtualisieren
Kann Bedarf an physischer Redundanz möglicherweise abschwächen
Edge-Computing-Integration:
MEC (Multi-Access Edge Computing) Knoten können lokales Failover bereitstellen
Cloud-seitige intelligente Multi-Link-Planung
Software-definierte Evolution
Virtualisierte Zellularmodule:
Universelle Hardwareplattform + software-definiertes Funkgerät
Zukünftig möglicherweise single-Hardware-Multi-Virtualisierungsmodul
KI-gesteuerte Link-Optimierung:
Machine Learning zur Vorhersage der Netzwerkqualität
Proaktive Umschaltung ersetzt passive Reaktion
Standardisierungsprozess
3GPP R18 und Folgeversionen:
Erweiterte Dual-Konnektivität (EN-DC) Standards
Cross-Carrier nahtlose Umschaltprotokolle
Industrial Internet Consortium Förderung:
Formulierung industrieller zellularer Kommunikationsredundanzstandards
Interoperabilitätstest-Zertifizierungssystem
Zusammenfassung
Kernpunkte-Rückblick
Einzelmodul-Dual-SIM:
✅ Hohe Kosteneffizienz, geeignet für großflächige Bereitstellung
✅ Offensichtliche Stromverbrauchsvorteile
❌ 6-12 Sekunden Umschaltverzögerung, kurze Unterbrechungen vorhanden
❌ Kann Modul-Hardware-Fehler nicht verhindern
Dual-Modul-Lösung:
✅ Millisekunden-Umschaltung, echte Hochverfügbarkeit
✅ Hardware-Ebene Redundanz, höchste Zuverlässigkeit
✅ Unterstützt Bandbreitenaggregation und andere erweiterte Funktionen
❌ Kosten und Stromverbrauch signifikant erhöht
❌ Systemkomplexität gesteigert
Abschließende Empfehlungen
Es gibt keine absolut "optimale Lösung", nur die am besten geeignete Wahl. Ingenieure müssen basierend auf:
Business SLA-Anforderungen (Service Level Agreement)
Budgetbeschränkungen
Bereitstellungsumgebungsmerkmale (Carrier-Abdeckung, Stromversorgungsbedingungen)
Wartungsfähigkeit (Remote oder Vor-Ort-Intervention möglich)
Die Unterschiede zwischen Failover, Load Balancing und Bonding über mehrere Uplinks erklärt der Leitfaden zu 5G und Starlink.
eine umfassende Abwägung vornehmen. Für budgetverträgliche kritische Anwendungen übersteigt der ROI der Dual-Modul-Lösung oft ihre Kostenprämie.
FAQ
F1: Kann Einzelmodul-Dual-SIM beide Karten gleichzeitig für Internet nutzen?
A: Nein. Aufgrund gemeinsamer HF-Verbindung kann zu jedem Zeitpunkt nur eine Karte aktiv sein, die andere befindet sich im Standby.
F2: Müssen beide Module der Dual-Modul-Lösung vom gleichen Modell sein?
A: Nicht zwingend, aber gleiche Modelle empfohlen zur Vereinfachung der Treiberentwicklung und Wartung. Mischung verschiedener Marken erfordert Behandlung von Kompatibilitätsproblemen.
F3: Werden TCP-Verbindungen während der Umschaltung getrennt?
A: Bei Einzelmodul-Dual-SIM können TCP-Verbindungen getrennt werden und eine neue Verbindung auf Anwendungsebene erfordern. Dual-Modul Active-Active kann Verbindungen mit MPTCP erhalten, wenn die kommunizierenden Endpunkte es unterstützen; Active-Active allein garantiert keine unterbrechungsfreie TCP-Verbindung.
F4: Macht Redundanz mit zwei Karten desselben Carriers Sinn?
A: Begrenzter Nutzen. Kann SIM-Karten-physische Fehler oder Kontoprobleme bewältigen, kann aber Carrier-Netzwerkfehler nicht bewältigen, Cross-Carrier-Bereitstellung empfohlen.
F5: Kann Satellitenkommunikation als dritte Redundanzebene dienen?
A: Ja. Einige High-End-Industrierouter unterstützen "Zellular+Satellit"-Kombination, Satellit als ultimatives Backup, höhere Kosten aber globale Abdeckung.
F6: Welche Auswirkungen hat eSIM-Technologie auf diese beiden Lösungen?
A: eSIM vereinfacht SIM-Karten-Management, ändert aber nicht die wesentlichen Unterschiede der Redundanzarchitektur. Dual-Modul-Lösung benötigt noch zwei unabhängige eSIM-Chips.
F7: Wie testet man effektive Redundanzumschaltung?
A: Folgende Tests empfohlen:
Physisches Entfernen der primären SIM-Karte
HF-Signal-Abschirmung (Faraday-Käfig)
Simulation von Carrier-Netzwerkfehler (Firewall-Regeln)
Langzeit-Stabilitätstests (7×24 Stunden)
F8: Haben Regulierungsbehörden besondere Anforderungen an Dual-SIM-Geräte?
A: Einige Länder verlangen, dass Dual-SIM-Geräte Notrufe unterstützen müssen (wie E911), Zu den geltenden FCC-, CE- oder 3C-Anforderungen lokale Zertifizierungsstellen konsultieren.
F9: Welche inländischen Hersteller bieten ähnliche Dual-Modul-Lösungen?
A: Inländische Mainstream-Hersteller wie Huawei, ZTE, InHand Networks, Four-Faith etc. haben alle Dual-Modul-Industrierouter-Produktlinien. Empfohlen basierend auf spezifischen Anwendungsszenarien, After-Sales-Service-Abdeckung und Budgetauswahl.
