Kommunikationsarchitektur intelligenter Umspannstationen – Von harter Echtzeitüberwachung bis zur sicheren Datenrückführung

Inhaltsverzeichnis

1. Einleitung: Die Kommunikationsgrundlage des Smart-Grid-Zeitalters

2. Gesamtarchitektur des Kommunikationssystems einer intelligenten Umspannstation 

3. Zentrale Kommunikationspfade und Datenflüsse: Echtzeitfähigkeit und Big-Data-Analyse 

4. Gestaltungsprinzipien für Kommunikationsnetze im Energiesektor

5. Einsatz industrieller Router in Kommunikationssystemen der Energiewirtschaft

6. Netzwerktopologien und Vergleich verschiedener Lösungsszenarien

7. Fallstudie: Modernisierung einer 110-kV-Umspannstation

8. Zukunftstrends: Integration von 5G, TSN und Energy Edge Computing

9. Fazit: Mehr Intelligenz und mehr Sicherheit im Energiesystem

1. Einleitung: Die Kommunikationsgrundlage des Smart-Grid-Zeitalters

Mit der beschleunigten globalen Energiewende entwickelt sich das Smart Grid zum zentralen Rahmen für die digitale Transformation des Energiesektors. Laut ITU-Bericht 2024 werden die weltweiten Investitionen in Smart Grids bis 2030 auf über eine Billion US-Dollar steigen – über 35 % davon entfallen auf Kommunikationsinfrastrukturen.

Das Kommunikationsnetz verbindet Erzeugung, Übertragung, Umspannwerke, Verteilung und Verbrauch. Es ist die Schlüsseltechnologie, die bidirektionale Interaktion und Echtzeitoptimierung ermöglicht.

Intelligente Umspannstationen haben sich vom reinen Energieumwandlungsort zu Datenknotenpunkten für: Datenerfassung, Echtzeitüberwachung, Automatisierte Steuerung, Sichere Fernübertragung entwickelt. Ein zuverlässiges Kommunikationssystem stellt sicher, dass Leitstellen Trennbefehle innerhalb von Millisekunden senden können – entscheidend für die Vermeidung großflächiger Ausfälle.

Zentrale Herausforderungen sind:

• Elektromagnetische Störungen und extreme Wetterbedingungen

• Explosionsartiges Datenwachstum (Terabyte pro Tag)

• Zunehmende Cyberangriffe

Dieses Dokument analysiert die vollständige Kommunikationsarchitektur intelligenter Umspannstationen – vom innerstationären Netz bis zur externen Datenrückführung – und bietet praxisorientierte Strategien und Fallbeispiele.

2. Gesamtarchitektur des Kommunikationssystems einer intelligenten Umspannstation

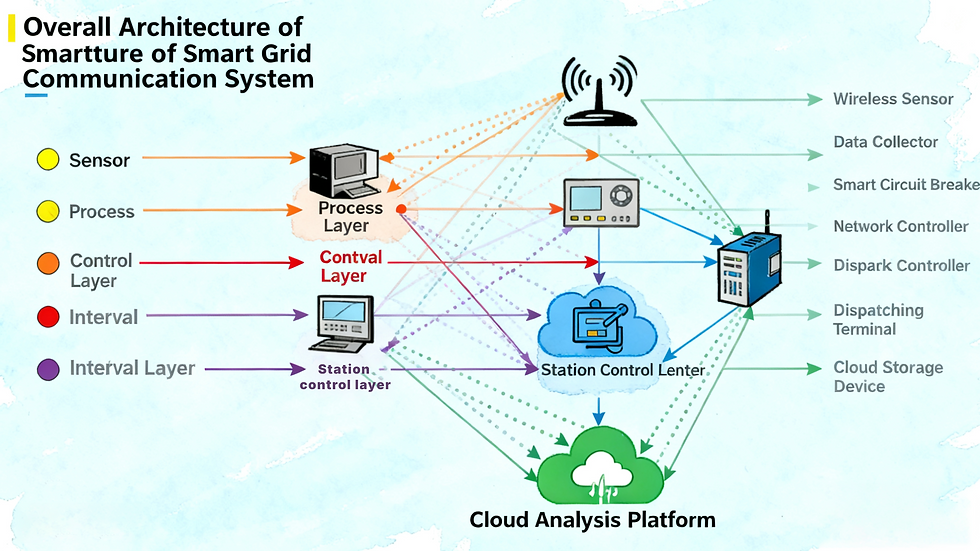

Intelligente Umspannstationen basieren strikt auf dem internationalen Standard IEC 61850 und nutzen eine verteilte, mehrschichtige Architektur.Das Kernmodell lautet: „Drei Ebenen, Zwei Netze“

• Drei Ebenen: Prozessebene, Feldebene, Stationsebene

• Zwei Netze: internes Stationsnetz (Echtzeitsteuerung) und externes Netz (Fernübertragung)

2.1 Vergleich der Drei-Ebenen-Architektur

2.2 Übertragungsmedien & Redundanz

• Stationsintern: Glasfaser-Ethernet mit ERPS/RSTP-Redundanz, < 50 ms Umschaltzeit

• Stationsextern: Optische Leitungen, ergänzt durch 5G/Satellit, 99,999 % Verfügbarkeit

• Vorteile: modular, skalierbarHerausforderungen: Interoperabilität, Integration heterogener Systeme

2.3 Vergleich: Traditionelle vs. intelligente Architektur

3. Kommunikationspfade und Datenflüsse

3.1 Datenflusswege

3.1.1 Datenerfassung: Primärsignale → SV-Streams durch MU

3.1.2 Steuerung & Überwachung: GOOSE-Austausch zwischen IEDs

3.1.3 Datenübertragung: SCADA → Router → Leitstelle

3.1.4 Befehlsrückführung: Automatisierte Steuerbefehle der Netzleitstelle

Eine 110-kV-Station erzeugt täglich ca. 50 GB Daten, davon 70 % Echtzeitdaten.

3.2 Leistungssteigerungen

4. Designprinzipien für sichere und deterministische Energienetze

Moderne Netze folgen dem 4R-Prinzip: Reliability, Real-Time, Resilience, Security.

5. Industrielle Router im Energiesektor

Industrielle Router sind zentrale Kommunikationseinheiten und erfüllen industrielle Anforderungen wie Temperaturbereich, Vibrationsfestigkeit und Blitzschutz.

5.1 Zentrale Funktionen

• Daten-Gateway: IEC 104 / MQTT / OPC UA

• Kommunikationsknoten: 4G/5G-Dualmode

• Sicherheit: Firewall, IDS

• Edge-KI: On-Device-Analyse

5.2 Einsatzstrategien

6. Netzwerktopologien & Vergleich

7. Fallstudie: 110-kV-Modernisierung

Projektkontext:50 km² Gebiet, >150 Geräte, >95 % unbemannt.

Umsetzung:

• Dual-Ring IEC 61850

• End-to-End-VPN + SIEM

• Mobile App + AR-Inspektion

Ergebnisse

8. Zukunftstrends: 5G, TSN und Energy Edge Computing

9. Fazit

Die Entwicklung der Kommunikationsarchitektur intelligenter Umspannstationen ist nicht nur technischer Fortschritt, sondern strategische Energie- und Betriebssicherheit.

Durch IEC 61850, TSN, 5G-Privatnetze und Edge Computing entsteht ein Energiesystem, das „fühlt, denkt und sich selbst heilt“.

Diese Technologien werden langfristig die digitale Transformation der Energiebranche vorantreiben – von erneuerbaren Energien über Speicher bis zu KI-basierter Netzführung.
